一种雾化芯的发热丝的制作方法

本技术涉及发热丝的加工设备，尤其涉及一种雾化芯的发热丝。

背景技术：

1、目前，电子烟逐渐替代香烟进入人们的视线，吸食电子烟相比于传统香烟更有利于人的健康，因此得到人们的青睐。电子烟随着技术的成熟，功率越来越大，通过开发大功率电子烟，满足人们把玩的乐趣，大功率的电子烟可以让人们更加容易完成吐烟圈等表演活动。

2、现有技术中公开号为:cn207444275u的中国实用新型专利，涉及雾化芯，包括发热丝套管和导油管，所述导油管的内腔套接有导油棉，所述导油管外表面的上端螺纹连接有发热丝套管，所述导油管的顶端螺纹连接有雾化座，所述雾化座的内腔套接有发热丝，且导油棉套接在发热丝的内腔中，所述雾化座的顶端卡接有盖板，所述盖板的顶端开设有预留孔，且预留孔的内腔套接有雾化销钉。本实用新型在导油管外表面的上端螺纹连接了发热丝套管，在导油管的顶端螺纹连接了雾化座，并通过盖板和雾化销钉的作用，可满足人们对本雾化芯各组件间的自由拆卸需求，当雾化芯的一个零部件损坏时，人们只需更换对应的零部件，不仅避免了材料的浪费，同时也减少了人们的消费支出。

3、但是该种雾化芯在使用过程中，发热丝是单一网孔形状设置，容易导致电子烟使用过程中有口感变弱的现象，需要通过调整发热丝提高雾化芯雾化效果，来改善口感变弱的问题。

技术实现思路

1、为解决上述技术问题，本实用新型提供一种雾化芯的发热丝，以解决现有技术中的雾化芯在使用过程中，发热丝是单一网孔形状设置，容易导致电子烟使用过程中有口感变弱的现象，需要通过调整发热丝提高雾化芯雾化效果，来改善口感变弱的问题。

2、本实用新型一种雾化芯的发热丝的目的与功效，由以下具体技术手段达成：一种雾化芯的发热丝，包括雾化器主体、雾化芯和出雾固定头，所述雾化芯设置在雾化器主体内，所述出雾固定头固定安装在雾化芯的上方，所述导油腔开设在雾化芯的下方，所述导油腔侧壁上开设有通孔，所述雾化芯的内部开设有位于所述导油腔上方的安装腔，所述安装腔内设置有导油棉，所述安装腔内设置有位于所述导油棉侧方的发热丝，所述发热丝上方固定连接有第一引脚，所述发热丝的下方固定连接有第二引脚，所述第一引脚和第二引脚为正负极设置。

3、优选的，所述通孔为多个依序设置。

4、优选的，所述导油棉底端贯穿至导油腔内。

5、优选的，所述发热丝为多层递接状设置。

6、优选的，所述发热丝上方开设有多边形孔，所述多边形孔侧边开设有矩形孔。

7、优选的，所述多边形孔和矩形孔均为多个依序设置。

8、优选的，所述多边形孔和矩形孔的每个角的角度相对一致设置。

9、优选的，所述多边形孔和矩形孔为左右间隔状设置。

10、有益效果：

11、1、通过发热丝为多层递接状设置，发热丝上方开设有多边形孔和矩形孔，多边形孔和矩形孔均为多个依序设置，多边形孔和矩形孔的每个角的角度相对一致设置，确保发热丝在加热后，受热迅速、均匀，能做到发热快，散热也快，增强了发热区域的爆发力。进而使电子烟在使用时，烟油能够在雾化芯上迅速雾化，出油速度和烟油雾化速度趋于同步，减少了发热丝上积碳的产生，保证了电子烟在使用过程中口感一致，改善了口感变弱的问题。

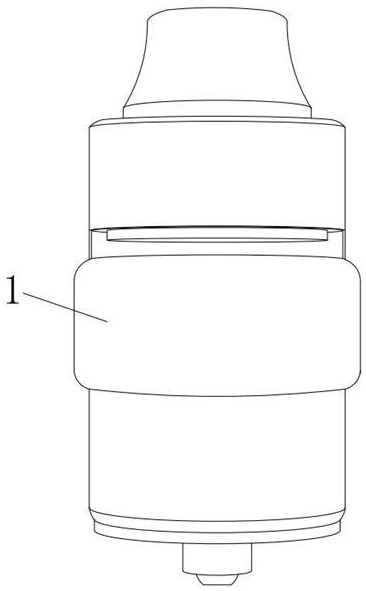

1.一种雾化芯的发热丝，包括雾化器主体（1）、雾化芯（2）和出雾固定头（201），所述雾化芯（2）设置在雾化器主体（1）内，所述出雾固定头（201）固定安装在雾化芯（2）的上方，其特征在于：导油腔（3）开设在雾化芯（2）的下方，所述导油腔（3）侧壁上开设有通孔（301），所述雾化芯（2）的内部开设有位于所述导油腔（3）上方的安装腔（4），所述安装腔（4）内设置有导油棉（401），所述安装腔（4）内设置有位于所述导油棉（401）侧方的发热丝（5），所述发热丝（5）上方固定连接有第一引脚（501），所述发热丝（5）的下方固定连接有第二引脚（502），所述第一引脚（501）和第二引脚（502）为正负极设置。

2.根据权利要求1所述的雾化芯的发热丝，其特征在于：所述通孔（301）为多个依序设置。

3.根据权利要求1所述的雾化芯的发热丝，其特征在于：所述导油棉（401）底端贯穿至导油腔（3）内。

4.根据权利要求1所述的雾化芯的发热丝，其特征在于：所述发热丝（5）为多层递接状设置。

5.根据权利要求1所述的雾化芯的发热丝，其特征在于：所述发热丝（5）上方开设有多边形孔（6），所述多边形孔（6）侧边开设有矩形孔（601）。

6.根据权利要求5所述的雾化芯的发热丝，其特征在于：所述多边形孔（6）和矩形孔（601）均为多个依序设置。

7.根据权利要求6所述的雾化芯的发热丝，其特征在于：所述多边形孔（6）和矩形孔（601）的每个角的角度相对一致设置。

8.根据权利要求7所述的雾化芯的发热丝，其特征在于：所述多边形孔（6）和矩形孔（601）为左右间隔状设置。
