一种气溶胶产生装置的制作方法

本申请涉气溶胶产生装置，更具体地，涉及一种气溶胶产生装置。

背景技术：

1、现有的气溶胶产生装置的结构包括主体、抽吸组件，抽吸组件至少部分位于所述主体限定的容纳腔中，内部设置有气道，能够产生气溶胶并通过气道使气溶胶流通至外部环境供使用者抽吸，抽吸组件通常可拆卸连接于主体，因此与主体之间的连接处具有缝隙。

2、在气溶胶产生装置的使用过程中，若抽吸组件长期暴露于外界，则可能导致气道或气溶胶产生装置周边附着灰尘或被污染，进而影响气溶胶产生装置的寿命和用户体验。现有技术常采用将加热组件收纳于主体内部以避免加热组件被污染，但现有技术收纳加热组件时，通常采用增加电动马达等组件以驱动加热组件收缩回主体或突出于主体，导致主体空间利用率低、气溶胶产生装置成本高、

技术实现思路

1、本申请实施例所要解决的技术问题是现有的气溶胶产生装置的生产成本高的问题。

2、为了解决上述技术问题，本申请实施例采用了如下方案：

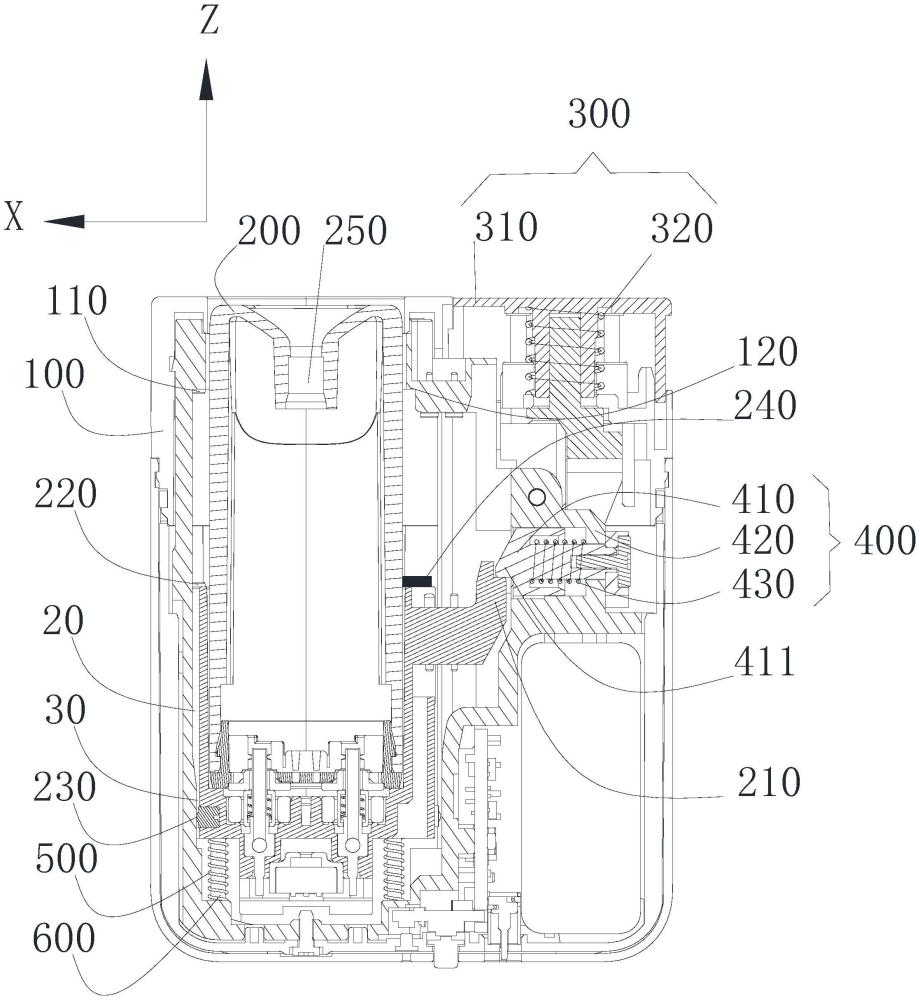

3、所述气溶胶产生装置包括主体和至少部分位于所述主体内的抽吸组件、第一弹性件、滑动组件，所述主体设置有通孔；

4、所述抽吸组件用于产生所述气溶胶，可朝所述通孔做往复移动，设置有卡扣部；

5、所述第一弹性件一端抵接于所述主体的内壁，另一端抵接于所述抽吸组件，所述第一弹性件可形变以向所述抽吸组件施加朝向所述通孔的推力；

6、所述滑动组件朝向所述抽吸组件的一端设置有第一限位件，用于朝向所述抽吸组件做往复运动，使所述第一限位件与所述卡扣部抵接或分离，以允许或限制所述抽吸组件运动。

7、进一步的，所述气溶胶产生装置还包括按压组件，所述按压组件设置有第一斜面，能够朝向所述滑动组件做往复运动，所述第一斜面与所述按压组件的移动方向呈一夹角a；

8、所述滑动组件设置有接触于所述第一斜面的第二斜面；

9、所述按压组件做往复移动时，所述第一斜面挤压所述第二斜面，以使所述滑动组件朝向所述抽吸组件做往复运动。

10、进一步的，所述第一斜面设置于远离所述抽吸组件的一侧，且所述第一斜面与所述按压组件的移动方向所形成的夹角a的开口沿远离所述主体的方向逐渐扩大。

11、进一步的，所述按压组件包括按键、第二弹性件，所述第二弹性件一端抵接于所述主体，另一端抵接于所述按键，可弹性形变以使所述按键朝向远离所述滑动组件的方向移动。

12、进一步的，所述主体内部还设置有第一磁吸件，所述抽吸组件上朝向所述第一磁吸件的部位设置有第二磁吸件；

13、所述第一磁吸件位于所述第二磁吸件的移动路径上，且所述第二磁吸件和所述第一磁吸件之间相互吸引。

14、进一步的，所述第一磁吸件为磁铁；和/或

15、所述第二磁吸件为磁铁；和/或

16、所述第一磁吸件具有多个，且沿所述通孔的周向均匀分布，所述第二磁吸件数量与所述第一磁吸件相一致，且所述第二磁吸件与所述第一磁吸件的位置一一对应。

17、进一步的，所述主体内部还设置有第一缓冲部，所述抽吸组件上朝向所第一缓冲部的位置设置有第二缓冲部；

18、所述第一缓冲部位于所述第二缓冲部的移动路径上；

19、当所述抽吸组件朝向所述通孔移动时，所述第一缓冲部能够与所述第二缓冲部接触以产生弹力，并限制所述抽吸组件的移动。

20、进一步的，所述抽吸组件和所述主体的内壁之间形成一间隙，至少部分所述间隙沿所述抽吸组件的移动方向逐渐变宽，以沿所述主体内部至所述通孔的方向，形成第一间隙和宽度大于所述第一间隙的第二间隙；

21、所述抽吸组件朝向所述间隙的一侧设置有凸起，所述凸起的凸起长度大于所述第一间隙的宽度，小于所述第二间隙的宽度；

22、当所述抽吸组件朝向所述通孔移动时，所述凸起自所述第一间隙移动至所述第二间隙。

23、进一步的，所述第一间隙的长度与所述第二间隙的长度比值为0.5～0.3。

24、进一步的，所述气溶胶产生装置还包括至少一个滑杆，所述抽吸组件的底部设置有至少一个定位槽，所述第一弹性件为弹簧，且套设于所述滑杆；

25、所述滑杆一端连接于所述主体的内壁，另一端穿设于定位槽内，所述弹簧一端抵接于所述抽吸组件底部，另一端抵接于所述主体的内壁。

26、与现有技术相比，本申请实施例主要有以下有益效果：

27、本申请的抽吸组件在第一弹性件的形变作用下，受到朝向通孔的推力。因此抽吸组件在被限位部和卡扣部抵接时，可以被限制移动被收纳于主体内。当限位部和卡扣部分离时，抽吸组件可朝向通孔移动，以此穿出于所述主体，供使用者使用。综上，本申请无需增设驱动结构等部件即可实现抽吸组件的容纳，降低了气溶胶产生装置的生产成本。

1.一种气溶胶产生装置，其特征在于，所述气溶胶产生装置包括主体和至少部分位于所述主体内的抽吸组件、第一弹性件、滑动组件，所述主体设置有通孔；

2.根据权利要求1所述的气溶胶产生装置，其特征在于，所述气溶胶产生装置还包括按压组件，所述按压组件设置有第一斜面，能够朝向所述滑动组件做往复运动，所述第一斜面与所述按压组件的移动方向呈一夹角a；

3.根据权利要求2所述的气溶胶产生装置，其特征在于，所述第一斜面设置于远离所述抽吸组件的一侧，且所述第一斜面与所述按压组件的移动方向所形成的夹角a的开口沿远离所述主体的方向逐渐扩大。

4.根据权利要求2所述的气溶胶产生装置，其特征在于，所述按压组件包括按键、第二弹性件，所述第二弹性件一端抵接于所述主体，另一端抵接于所述按键，可弹性形变以使所述按键朝向远离所述滑动组件的方向移动。

5.根据权利要求1所述的气溶胶产生装置，其特征在于，所述主体内部还设置有第一磁吸件，所述抽吸组件上朝向所述第一磁吸件的部位设置有第二磁吸件；

6.根据权利要求5所述的气溶胶产生装置，其特征在于，所述第一磁吸件为磁铁；和/或

7.根据权利要求6所述的气溶胶产生装置，其特征在于，所述主体内部还设置有第一缓冲部，所述抽吸组件上朝向所第一缓冲部的位置设置有第二缓冲部；

8.根据权利要求1所述的气溶胶产生装置，其特征在于，所述抽吸组件和所述主体的内壁之间形成一间隙，至少部分所述间隙沿所述抽吸组件的移动方向逐渐变宽，以沿所述主体内部至所述通孔的方向，形成第一间隙和宽度大于所述第一间隙的第二间隙；

9.根据权利要求8所述的气溶胶产生装置，其特征在于，所述第一间隙的长度与所述第二间隙的长度比值为0.5～0.3。

10.根据权利要求1所述的气溶胶产生装置，其特征在于，所述气溶胶产生装置还包括至少一个滑杆，所述抽吸组件的底部设置有至少一个定位槽，所述第一弹性件为弹簧，且套设于所述滑杆；
