一种多功能手持型汽车清洁刷的制作方法

本技术涉及汽车，尤其涉及一种多功能手持型汽车清洁刷。

背景技术：

1、汽车由动力驱动，具有4个或4个以上车轮的非轨道承载的车辆，主要用于：载运人员和（或）货物；牵引载运人员和（或）货物的车辆；特殊用途。

2、但是现有技术中，现有的清洁刷在放置在汽车内部使用时，仅仅能够对灰尘进行清扫，当汽车出现故障时，车内没有配置工具时，无法对汽车的零件进行拆卸，并且当有工具使用，普通的工具均为人工进行转动，从而对螺丝进行拆卸，进而导致在维修过程中费时费力，使其清洁刷无法给予帮助，导致了清洁刷的功能过于单一。

技术实现思路

1、鉴于现有技术中存在的上述问题，本实用新型的主要目的在于提供一种多功能手持型汽车清洁刷，以解决现有技术中现有的清洁刷在放置在汽车内部使用时，仅仅能够对灰尘进行清扫，当汽车出现故障时，车内没有配置工具时，无法对汽车的零件进行拆卸，并且当有工具使用，普通的工具均为人工进行转动，从而对螺丝进行拆卸，进而导致在维修过程中费时费力，使其清洁刷无法给予帮助，导致了清洁刷的功能过于单一。

2、本实用新型的技术方案是这样的：一种多功能手持型汽车清洁刷，包括壳体，所述壳体的内部固定安装有电动马达，所述电动马达的输出轴延伸至壳体的下方且固定连接有转盘，所述转盘的顶部等距固定连接有螺栓，所述螺栓的外侧均等距滑动连接有固定板，所述固定板之间固定连接有外圈板，所述外圈板的下方等距固定连接有毛刷，所述螺栓的顶部均固定连接有限位块，所述限位块与固定板之间且位于螺栓的外侧均固定连接有第一弹簧，所述螺栓的外侧且位于固定板的下方均螺纹连接有螺纹块，所述转盘的底部等距转动连接有扳手，所述扳手的底部均滑动连接有滑杆，所述滑杆的底部均固定连接有阻挡块，所述阻挡块与扳手之间且位于滑杆的外侧均固定连接有第二弹簧，所述转盘的底部等距开设有固定孔，所述滑杆的顶部均延伸至扳手的上方且与对应的固定孔配合使用。

3、通过上述技术方案，当车内需要清洁时，通过车主手持设备启动电动马达，使转盘通过螺栓带动外圈板进行转动，进而能够使毛刷进行对其清扫，当汽车出现故障需要车主进行维修时，将螺纹块进行转动，使螺纹块在向上移动时能够带动固定板进行移动，从而将毛刷进行收起，将扳手转动使对应的套筒处于转盘的中心位置，通过第二弹簧的弹性，使滑杆卡接在固定孔中，启动电动马达，使转盘带动扳手对零件进行拆卸，进而在维修过程中车主省时省力。

4、作为一种优选的实施方式，所述壳体的外侧且位于外圈板的上方固定连接有照明板，所述照明板的底部固定连接有灯带。

5、通过上述技术方案，当在对车辆维修过程，遇到视线不好时，通过灯带的启动，从而能够对车主提供照明的便利。

6、作为一种优选的实施方式，所述壳体的一侧且位于照明板的上方固定连接有把手，所述把手远离壳体的一端螺纹连接有螺纹盖，所述把手的外侧设置有启动开关。

7、通过上述技术方案，打开螺纹盖，便于更换把手内部的电池。

8、作为一种优选的实施方式，所述转盘的底部且位于扳手的外侧螺纹连接有护罩，所述壳体的顶部等距开设有透气孔。

9、通过上述技术方案，当对车辆清洁时，将护罩安装在转盘的底部，避免扳手影响清洁。

10、作为一种优选的实施方式，所述转盘的底部且位于扳手的一侧均开设有通孔，所述通孔与对应的滑杆配合使用。

11、通过上述技术方案，通过将滑杆卡接在通孔中，避免扳手在不使用时出现晃动。

12、作为一种优选的实施方式，所述扳手均开设不同的套筒，所述固定孔与滑杆配合使用时套筒处于转盘的中心位置。

13、通过上述技术方案，通过套筒在转盘的中心，从而能够对零件进行快速拆卸。

14、作为一种优选的实施方式，把手的内部设置安装有电池，所述电动马达、灯带和电池均与启动开关电性连接。

15、通过上述技术方案，通过启动开关，能够对电动马达、灯带和电池进行控制。

16、与现有技术相比，本实用新型的优点和积极效果在于，

17、本实用新型中，当车内需要清洁时，通过车主手持设备启动电动马达，使转盘通过螺栓带动外圈板进行转动，进而能够使毛刷进行对其清扫，当汽车出现故障需要车主进行维修时，将螺纹块进行转动，使螺纹块在向上移动时能够带动固定板进行移动，从而将毛刷进行收起，将扳手转动使对应的套筒处于转盘的中心位置，通过第二弹簧的弹性，使滑杆卡接在固定孔中，启动电动马达，使转盘带动扳手对零件进行拆卸，进而在维修过程中车主省时省力。

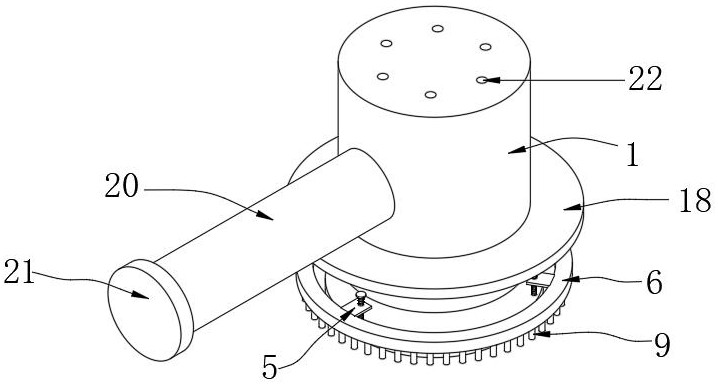

1.一种多功能手持型汽车清洁刷，包括壳体（1），其特征在于：所述壳体（1）的内部固定安装有电动马达（2），所述电动马达（2）的输出轴延伸至壳体（1）的下方且固定连接有转盘（3），所述转盘（3）的顶部等距固定连接有螺栓（4），所述螺栓（4）的外侧均等距滑动连接有固定板（5），所述固定板（5）之间固定连接有外圈板（6），所述外圈板（6）的下方等距固定连接有毛刷（9），所述螺栓（4）的顶部均固定连接有限位块（10），所述限位块（10）与固定板（5）之间且位于螺栓（4）的外侧均固定连接有第一弹簧（7），所述螺栓（4）的外侧且位于固定板（5）的下方均螺纹连接有螺纹块（8），所述转盘（3）的底部等距转动连接有扳手（11），所述扳手（11）的底部均滑动连接有滑杆（13），所述滑杆（13）的底部均固定连接有阻挡块（15），所述阻挡块（15）与扳手（11）之间且位于滑杆（13）的外侧均固定连接有第二弹簧（14），所述转盘（3）的底部等距开设有固定孔（12），所述滑杆（13）的顶部均延伸至扳手（11）的上方且与对应的固定孔（12）配合使用。

2.根据权利要求1所述的一种多功能手持型汽车清洁刷，其特征在于：所述壳体（1）的外侧且位于外圈板（6）的上方固定连接有照明板（18），所述照明板（18）的底部固定连接有灯带（19）。

3.根据权利要求2所述的一种多功能手持型汽车清洁刷，其特征在于：所述壳体（1）的一侧且位于照明板（18）的上方固定连接有把手（20），所述把手（20）远离壳体（1）的一端螺纹连接有螺纹盖（21），所述把手（20）的外侧设置有启动开关。

4.根据权利要求1所述的一种多功能手持型汽车清洁刷，其特征在于：所述转盘（3）的底部且位于扳手（11）的外侧螺纹连接有护罩（17），所述壳体（1）的顶部等距开设有透气孔（22）。

5.根据权利要求1所述的一种多功能手持型汽车清洁刷，其特征在于：所述转盘（3）的底部且位于扳手（11）的一侧均开设有通孔（16），所述通孔（16）与对应的滑杆（13）配合使用。

6.根据权利要求1所述的一种多功能手持型汽车清洁刷，其特征在于：所述扳手（11）均开设不同的套筒，所述固定孔（12）与滑杆（13）配合使用时套筒处于转盘（3）的中心位置。

7.根据权利要求3所述的一种多功能手持型汽车清洁刷，其特征在于：把手（20）的内部设置安装有电池，所述电动马达（2）、灯带（19）和电池均与启动开关电性连接。
