电子雾化装置、雾化器及其安装座的制作方法

本申请涉及雾化，特别是涉及一种电子雾化装置、雾化器及其安装座。

背景技术：

1、电子雾化装置通常包括雾化器和电源组件，雾化器能够在电源组件的驱动下，将其内存储的液态基质加热并雾化生成气溶胶，以供用户使用。

2、目前比较常见的雾化器都是上支架下底盖结构，从底部进气吹到雾化芯发热区域再往从雾化芯的两侧上气再转到上方的中心孔上气，这种结构由于气道转弯太多，造成气溶胶产生太多大分子颗粒，从而导致口感不好。

技术实现思路

1、本申请主要提供一种电子雾化装置、雾化器及其安装座，以解决雾化器中因气道转弯太多导致生成的气溶胶大分子过多的问题。

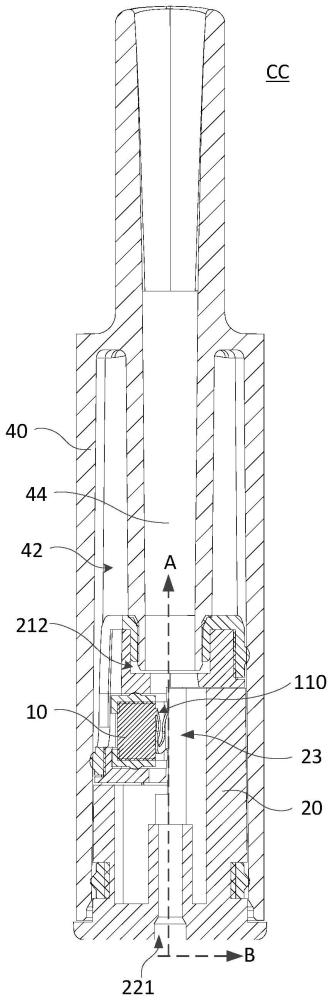

2、为解决上述技术问题，本申请采用的一个技术方案是：提供一种雾化器。所述雾化器包括：雾化芯，用于雾化液体基质生成气溶胶，所述雾化芯包括一用于释放气溶胶的雾化面；支架，包括出气口；底盖，包括进气口，所述支架和所述底盖相互连接从而在所述进气口和所述出气口之间限定有沿第一方向延伸的气流通道；其中，所述支架和所述底盖能够沿着基本垂直于所述第一方向的第二方向配合连接在一起，并且在所述支架和所述底盖之间限定雾化腔；所述雾化芯定位于所述支架和所述底盖之间，所述雾化面平行于所述第一方向延伸且朝向所述雾化腔。

3、在一些实施例中，所述支架包括平行于所述第一方向延伸的第一延伸壁，所述底盖包括平行于所述第一方向延伸的第二延伸壁，所述第一延伸壁和所述第二延伸壁沿所述第二方向结合从而界定所述雾化腔。

4、在一些实施例中，所述支架包括设置于所述第一延伸壁上的第一卡扣件，所述底盖包括设置于所述第二延伸壁上的第二卡扣件，所述支架和所述底盖通过所述第一卡扣件和所述第二卡扣件的卡扣连接将所述雾化芯夹持在二者之间。

5、在一些实施例中，所述支架包括两个第一卡扣件和位于该两个第一卡扣件之间的安装槽，所述雾化芯安装于所述安装槽内。

6、在一些实施例中，所述支架具有宽度方向和垂直于所述宽度方向的厚度方向，所述第一方向垂直于所述宽度方向和所述厚度方向；所述雾化芯布置成所述雾化面沿所述支架的厚度方向朝向所述雾化腔；或者所述雾化芯布置成所述雾化面沿所述支架的宽度方向朝向所述雾化腔。

7、在一些实施例中，所述支架沿厚度方向背离所述第一卡扣件的一侧设有进液槽，所述进液槽自所述支架的顶端面朝底端面延伸，并与所述安装槽连通；或

8、所述支架沿所述宽度方向背离所述第一卡扣件的一侧设有进液孔，所述进液孔自所述支架的顶端面朝底端面延伸，并与所述安装槽连通。

9、在一些实施例中，所述底盖包括第二延伸壁和自所述第二延伸壁垂直延伸的两个挡壁，所述第二延伸壁和所述两个挡壁至少部分地限定所述雾化腔。

10、在一些实施例中，所述底盖还包括底壁，所述底壁上设有两个电极安装孔，所述电极安装孔位于所述挡壁背离所述雾化腔的一侧。

11、在一些实施例中，还包括：电极，自所述底盖的底壁伸入所述底盖内；

12、其中，所述雾化芯包括结合在所述雾化面上的发热体，所述发热体与所述电极在所述第二方向上接触。

13、在一些实施例中，还包括：弹性密封件，至少一部分设置在所述雾化芯背离所述雾化面的一侧和所述支架之间，并用于对所述雾化芯施加朝向所述电极的弹性作用力。

14、在一些实施例中，所述弹性密封件包括设置于所述雾化芯背离所述电极一侧的凸出部。

15、在一些实施例中，所述弹性密封件还包括周向密封侧壁和设置在所述周向密封侧壁上的环形凸筋，所述周向密封侧壁连接于所述凸出部的周侧，所述周向密封侧壁围绕所述雾化芯的与雾化面连接的周向侧面。

16、在一些实施例中，所述进气口设置在所述底盖的底部，所述进气口与所述雾化芯在所述第一方向上呈错位设置。

17、在一些实施例中，所述雾化芯的雾化面部分界定所述雾化腔，并且所述雾化芯在所述第一方向上避开所述进气口。

18、在一些实施例中，所述雾化芯包括多孔体，所述多孔体包括第一表面和与所述第一表面相背的第二表面，所述第一表面中的部分为所述雾化面，所述第二表面中的至少部分为用于吸收液体基质的吸液面，所述雾化面为朝向所述吸液面内凹的弧面，所述吸液面为外凸弧面，且所述吸液面与所述雾化面之间的厚度基本均匀。

19、在一些实施例中，还包括：壳体，限定有位于所述壳体内的烟气输出通道，所述烟气输出通道居中设置在所述壳体内，且所述安装座与所述壳体结合。

20、为解决上述技术问题，本申请采用的另一个技术方案是：提供一种电子雾化装置。该电子雾化装置包括雾化液体基质以生成气溶胶的雾化器、以及为所述雾化器供电的电源组件；所述雾化器包括根据如上述的雾化器。

21、为解决上述技术问题，本申请采用的另一个技术方案是：提供一种安装座。该安装座用于将雾化芯安装在其内，所述安装座包括：支架，包括出气口；底盖，包括进气口，所述支架和所述底盖相互连接从而在所述进气口和所述出气口之间限定有沿第一方向延伸的气流通道；其中，所述支架和所述底盖能够沿着基本垂直于所述第一方向的第二方向配合连接在一起，并且使得所述雾化芯能够按照所述雾化面平行于所述第一方向的取向定位于所述支架和所述底盖之间。

22、本申请的有益效果是：区别于现有技术的情况，本申请公开了一种电子雾化装置、雾化器及其安装座。通过限定雾化器具有沿从底盖的进气口到支架的出气口的第一方向，支架和底盖能够沿着基本垂直于第一方向的第二方向配合连接在一起，以使得设置于支架安装槽中的雾化芯的雾化面朝向由支架和底盖之间限定的雾化腔且平行于第一方向延伸，即在出气口和进气口之间的气流通道为一条直流通道且其穿过雾化腔，从而能够消除气道中的转弯结构且更高效且顺畅地导流气流，有效地缩短了气溶胶至用户口腔的路程，可有效地减少气溶胶中大分子颗粒的形成，且使得气溶胶能够以更高的温度进入到用户口腔，有利于提升其口感。

1.一种雾化器，其特征在于，所述雾化器包括：

2.根据权利要求1所述的雾化器，其特征在于，所述支架包括平行于所述第一方向延伸的第一延伸壁，所述底盖包括平行于所述第一方向延伸的第二延伸壁，所述第一延伸壁和所述第二延伸壁沿所述第二方向结合从而界定所述雾化腔。

3.根据权利要求2所述的雾化器，其特征在于，所述支架包括设置于所述第一延伸壁上的第一卡扣件，所述底盖包括设置于所述第二延伸壁上的第二卡扣件，所述支架和所述底盖通过所述第一卡扣件和所述第二卡扣件的卡扣连接将所述雾化芯夹持在二者之间。

4.根据权利要求3所述的雾化器，其特征在于，所述支架包括两个所述第一卡扣件和位于该两个所述第一卡扣件之间的安装槽，所述雾化芯安装于所述安装槽内。

5.根据权利要求3所述的雾化器，其特征在于，

6.根据权利要求5所述的雾化器，其特征在于，

7.根据权利要求2-6中任一项所述的雾化器，其特征在于，所述底盖还包括自所述第二延伸壁垂直延伸的两个挡壁，所述第二延伸壁和所述两个挡壁至少部分地限定所述雾化腔。

8.根据权利要求7所述的雾化器，其特征在于，所述底盖还包括底壁，所述底壁上设有两个电极安装孔，所述电极安装孔位于所述挡壁背离所述雾化腔的一侧。

9.根据权利要求1所述的雾化器，其特征在于，所述雾化器还包括：

10.根据权利要求9所述的雾化器，其特征在于，还包括：

11.根据权利要求10所述的雾化器，其特征在于，

12.根据权利要求11所述的雾化器，其特征在于，

13.根据权利要求1所述的雾化器，其特征在于，

14.根据权利要求13所述的雾化器，其特征在于，所述雾化芯的雾化面部分界定所述雾化腔，并且所述雾化芯在所述第一方向上避开所述进气口。

15.根据权利要求1所述的雾化器，其特征在于，

16.根据权利要求1-15中任一项所述的雾化器，其特征在于，还包括：

17.一种电子雾化装置，包括雾化液体基质以生成气溶胶的雾化器、以及为所述雾化器供电的电源组件；其特征在于，所述雾化器包括根据权利要求1至16中任一项所述的雾化器。

18.一种用于电子雾化装置的安装座，用于将雾化芯安装在其内，其特征在于，所述安装座包括：
