一种基于节能的草莓种植灌溉喷头的制作方法

本发明属于灌溉喷头，更具体地说，特别涉及一种基于节能的草莓种植灌溉喷头。

背景技术：

1、在种植草莓的过程中，需要不断对植株进行灌溉来保证正常的生长发育，目前常采用滴灌的方式进行草莓种植灌溉，可以避免灌溉水喷洒到果实上影响果实的质量，有以下优点：

2、1、滴灌系统可以精确控制水的流量和灌溉时间，将水直接送达植物根部附近的土壤，减少了水的蒸发损失和地表径流，因此能够显著提高水资源的利用效率；

3、2、滴灌系统通常需要更低的能量来推动水流，因此节约了能源消耗，特别是在需要长时间运行水泵的情况下，节能效果显著；

4、3、滴灌系统能够将水直接送达到植物根部附近，而不是喷洒在整个植株表面，因此减少了病虫害在植物间的传播可能性，有助于植物健康管理。

5、但是在使用灌溉喷头进行草莓灌溉时，会遇到以下问题：

6、1、传统滴灌系统中，通常需要整体调整或者关闭整个水流管道，而无法精确控制单个喷头的水流。这种方法在需要定点关闭或调整单个喷头时，存在操作不便或者无法实现的问题；

7、2、现有的灌溉喷头设计中，常常难以实现单独关闭某个喷头而不影响其他喷头正常工作，或者调整水流的同时保持系统的稳定性和耐久性；

8、3、现有的灌溉喷头在多状态切换或者精确调节时，操作复杂，且可能存在状态调整后不稳定的情况，导致灌溉效果不可靠或者需要频繁维护调整。

9、在这样的背景下，本发明提出了一种基于节能的草莓种植灌溉喷头，该喷头采用了创新的结构和设计，可以在不同的工作状态下实现对水的精准控制，从而达到节省能源的目的。

技术实现思路

1、为了解决上述技术问题，本发明提供一种基于节能的草莓种植灌溉喷头，以解决上述的问题。

2、一种基于节能的草莓种植灌溉喷头，包括喷头主管和两个连接管，喷头主管中间部分开设有两个连接槽，喷头主管后端安装有滴灌喷头，喷头主管的外壁安装有插接限位组件，插接限位组件包括两个套条和两个偏转杆，喷头主管内设置有调节组件，调节组件包括推拉杆，喷头主管远离滴灌喷头的管口处安装有封闭限位组件，封闭限位组件包括安装环、带孔片二和两个指套，喷头主管靠近滴灌喷头的一端固定套有圆环，喷头主管与滴灌喷头螺纹套接，喷头主管与滴灌喷头的连接处之间垫有密封圈，两个连接管分别与两个连接槽固定套接。

3、优选的，两个套条上均开设有圆孔，两个圆孔内均活动套接有细套，细套的两端分别固定有限位环和连接片，细套内设有弹簧一，弹簧一的两端分别与连接片和套条靠近喷头主管的一侧内壁固定连接。

4、优选的，每个偏转杆的中间部分均开设有中间槽，两个中间槽分别与两个连接片转动连接，每个偏转杆的两端均固定连接有卡块，两个偏转杆分别与两个套条贴合。

5、优选的，推拉杆的两端分别固定连接有活塞和推拉板，推拉杆的中间部分及两端均开设有环形槽，其中，活塞套在喷头主管内。

6、优选的，安装环上固定连接有带孔片一和两个套块，安装环上下端均贯穿有插槽，带孔片二贴合安装环，带孔片二上固定连接有两个连接耳，其中，每个连接耳面对安装环的面均固定连接有一对短杆，每个连接耳背离安装环的面均固定连接有一对长杆，每个短杆和长杆的末端均固定有三角限位块。

7、优选的，每个指套上均固定连接有滑杆，两个滑杆分别与两个插槽活动套接，每个滑杆上均活动套接有弹簧二，两个滑杆的相近端均固定连接有半圆环卡，其中，两个滑杆上还均固定连接有挡片，弹簧二位于挡片和安装环内壁之间。

8、优选的，两个指套均与安装环外壁贴合时，两个半圆环卡组成的完整环体卡在对应位置的环形槽内。

9、优选的，短杆横向长度与套块横向长度相同，长杆横向长度等于套条横向长度。

10、优选的，带孔片一的槽口处固定有密封环，推拉板的中间部分开设有与密封环适配的槽体。

11、优选的，喷头主管前端管沿固定有橡胶环。

12、与现有技术相比，本发明具有如下有益效果：

13、本发明中，两个软管分别套在两个连接管上，操作人员通过移动两个指套来解除对推拉杆的限制，从而改变活塞在喷头主管内的位置，可以切换三种状态，分别是：完全阻断水源、单独阻断该喷头的水源以及正常使用状态。

14、本发明中，软管受到连接管上的锥形端的限制，软管与连接管连接处会扩粗，再转动紧固螺管使紧固螺管内壁挤压扩粗的连接管部分，达到辅助固定的效果，使得连接后的软管和连接管不易分离，软管内壁和连接管外壁之间的摩擦配合软管外壁与紧固螺管内壁之间的摩擦，达到双重摩擦限位的效果。

15、本发明中，操作人员使用拇指和中指插入两个指套内，控制两个指套的分离，从而移动半圆环卡脱离环形槽，再拉动推拉板，移动活塞的位置，松开指套，在弹簧二的弹力下，半圆环卡重新卡入对应位置的环形槽，当半圆环卡卡在最前端的环形槽内时，活塞封堵喷头主管后端，不影响两个软管之间的水流正常流动，就不会影响其他喷头，可以达到定点关闭某个滴灌喷头不影响其他喷头的效果，当半圆环卡卡在中间的环形槽内时，活塞封堵连接槽，使得两个软管之间不再接通，达到阻断整个水流的效果，当半圆环卡卡在后端的环形槽内时，活塞不起到阻隔作用，整个喷头处于正常工作状态，三种状态切换便利，操作简单，且由于半圆环卡被卡在环形槽内，三种状态调节后不易变化，具有良好的稳定性。

16、本发明中，通过拉动偏转杆，使偏转杆上的卡块脱离两个短杆和两个长杆之间，然后通过捏合两个长杆，使得两个长杆上的三角限位块靠近后可以通过套条，达到快速拆分喷头主管和带孔片二的效果，便于对喷头主管内部进行清理以及更替整个调节组件。

17、本发明中，通过捏合两个短杆，短杆上靠近的三角限位块互相靠近可以通过套块，使得带孔片二可以分离安装环，从而暴露安装环内部，便于对安装环内部进行清理，通过带孔片二，同时连接安装环和喷头主管，优化了结构，细套位于两个长杆之间，不会阻碍长杆的滑动。

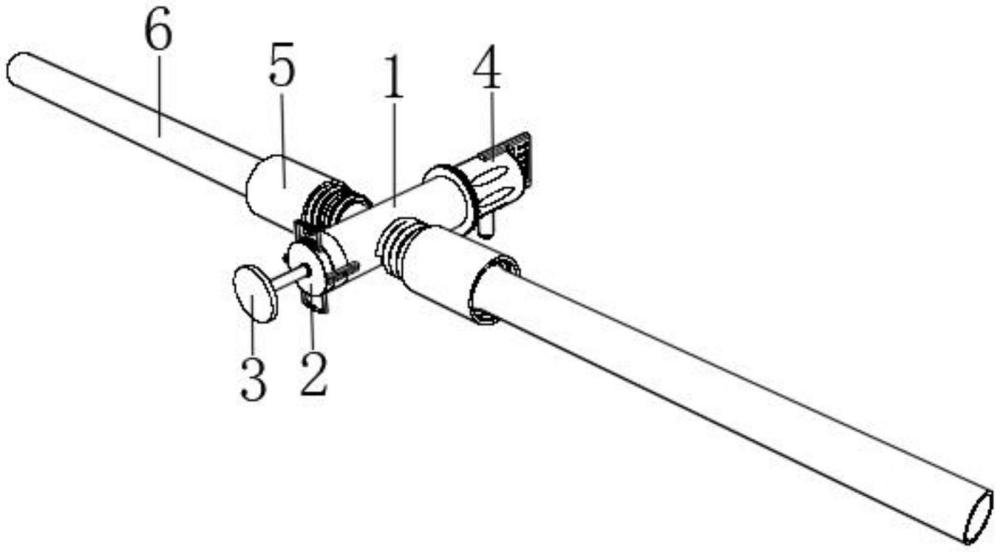

1.一种基于节能的草莓种植灌溉喷头，其特征在于：包括喷头主管(1)和两个连接管(21)，喷头主管(1)中间部分开设有两个连接槽(8)，喷头主管(1)后端安装有滴灌喷头(4)，喷头主管(1)的外壁安装有插接限位组件，插接限位组件包括两个套条(9)和两个偏转杆(15)；

2.如权利要求1所述一种基于节能的草莓种植灌溉喷头，其特征在于，两个套条(9)上均开设有圆孔(10)，两个圆孔(10)内均活动套接有细套(14)，细套(14)的两端分别固定有限位环(34)和连接片(13)，细套(14)内设有弹簧一(11)，弹簧一(11)的两端分别与连接片(13)和套条(9)靠近喷头主管(1)的一侧内壁固定连接。

3.如权利要求2所述一种基于节能的草莓种植灌溉喷头，其特征在于，每个偏转杆(15)的中间部分均开设有中间槽(12)，两个中间槽(12)分别与两个连接片(13)转动连接，每个偏转杆(15)的两端均固定连接有卡块(16)，两个偏转杆(15)分别与两个套条(9)贴合。

4.如权利要求1所述一种基于节能的草莓种植灌溉喷头，其特征在于，推拉杆(17)的两端分别固定连接有活塞(19)和推拉板(3)，推拉杆(17)的中间部分及两端均开设有环形槽(18)；

5.如权利要求4所述一种基于节能的草莓种植灌溉喷头，其特征在于，安装环(22)上固定连接有带孔片一(2)和两个套块(33)，安装环(22)上下端均贯穿有插槽(23)，带孔片二(27)贴合安装环(22)，带孔片二(27)上固定连接有两个连接耳(28)；

6.如权利要求5所述一种基于节能的草莓种植灌溉喷头，其特征在于，每个指套(26)上均固定连接有滑杆(25)，两个滑杆(25)分别与两个插槽(23)活动套接，每个滑杆(25)上均活动套接有弹簧二(24)，两个滑杆(25)的相近端均固定连接有半圆环卡(32)；

7.如权利要求6所述一种基于节能的草莓种植灌溉喷头，其特征在于，两个指套(26)均与安装环(22)外壁贴合时，两个半圆环卡(32)组成的完整环体卡在对应位置的环形槽(18)内。

8.如权利要求7所述一种基于节能的草莓种植灌溉喷头，其特征在于，短杆(30)横向长度与套块(33)横向长度相同，长杆(29)横向长度等于套条(9)横向长度。

9.如权利要求5所述一种基于节能的草莓种植灌溉喷头，其特征在于，带孔片一(2)的槽口处固定有密封环，推拉板(3)的中间部分开设有与密封环适配的槽体。

10.如权利要求1所述一种基于节能的草莓种植灌溉喷头，其特征在于，喷头主管(1)前端管沿固定有橡胶环。
