一种改进型抗风浪鱼排网箱的制作方法

本技术属于海上养殖，特别涉及一种改进型抗风浪鱼排网箱。

背景技术：

1、在海上养殖鱼类时，经常需要使用到鱼排网箱，不仅可以有效提高鱼类存活率，同时避免外界食肉鱼类的捕食，由于养殖网箱常年处于大海恶劣的环境中，因此养殖网箱的抗风浪尤为重要。

2、目前，公开号为：cn217217858u的中国实用新型，公开了一种改进型抗风浪渔排，其包括多组渔排组件、浮筒和连接组件，渔排组件包括多组利用第一骑马螺栓相互固定连接的渔排踏板，且相互固定连接的渔排踏板相邻环绕拼接组成渔排组件；浮筒对应设置于渔排组件下方，且浮筒由壳体和填充于壳体内的泡沫材料组成；连接组件为柔性连接组件，其设置于相邻的渔排组件之间，用于对渔排组件进行连接组成渔排，渔排组件上安装有定位元件，与用于收集和处理定位元件输出数据的终端处理器连接，在实时检测渔排构件完整性的同时，检测水面风浪状况。该实用新型采用柔性连接装置利用弹簧、索链及橡胶的特性，增加了渔排整体结构的自由度，可以极大减小了深海风浪冲击对渔排的破环，提高渔排的使用寿命。

3、现有的鱼排网箱一般都依赖于底部的浮力垫漂浮在海面上，由于会受到风浪带动，因此底部需要安装链锚对鱼排网箱进行固定，由于海上风向的不同，因此会定造成不同方向的海浪，但是现有的鱼排网箱链锚对不同方向吹来的风浪固定效果较差，鱼排网箱会出现晃动和位置偏移，整体的稳定性十分差，并且不便于对鱼排网箱进行整体管理；同时由于鱼排网箱的养殖网沉在海下，因此肉眼难以看到其中的鱼类，日常对鱼类捕捞以及健康状况观察十分不便，为此我们提出一种改进型抗风浪鱼排网箱。

技术实现思路

1、本实用新型的目的在于提供一种改进型抗风浪鱼排网箱，其优点是提高鱼排网箱抗风浪效果和稳定性以及便于将鱼排网箱内部的鱼类升起捕捞的功能。

2、本实用新型的上述技术目的是通过以下技术方案得以实现的：一种改进型抗风浪鱼排网箱，包括矩形鱼排，所述矩形鱼排由两个正方形鱼排组成，所述正方形鱼排组成的内部均开设有四个养殖池，所述矩形鱼排的两侧均设置有圆形鱼排，所述矩形鱼排和圆形鱼排的底部均固定连接有兜网，两个所述圆形鱼排靠近矩形鱼排的一侧均对称安装有两个同矩形鱼排固定连接的索链，所述矩形鱼排和圆形鱼排的表面均固定连接有链锚。

3、采用上述技术方案，通过将矩形鱼排和圆形鱼排连接成为一个整体，并利用矩形鱼排和圆形鱼排之间不同方向的链锚进行抓地，对矩形鱼排和圆形鱼排之间进行加固，从而提高矩形鱼排和圆形鱼排之间整体的稳定性，有效避免风浪较大时，矩形鱼排和圆形鱼排产生晃动和位置偏移，同时也便于对鱼排网箱整体进行打理；通过电机带动收卷杆将拉绳收卷到表面，使兜网的中心在拉绳的拉动下缓缓向上升起，将兜网内部的鱼类浮出水面后进行打捞，从而不仅打捞鱼类十分方便，同时也便于养殖过程中对鱼类状况进行观察，提高实用性。

4、本实用新型进一步设置为：所述兜网顶部的表面贯穿固定连接有同矩形鱼排和圆形鱼排栓接的螺栓，所述矩形鱼排和圆形鱼排的内部均固定安装有电机，所述电机的输出端固定连接有收卷杆，所述收卷杆的表面固定绕接有同兜网底部固定连接的拉绳。

5、采用上述技术方案，使兜网内部的鱼类可以浮出水面，从而不仅打捞鱼类十分方便，同时也便于养殖过程中对鱼类状况进行观察，提高实用性。

6、本实用新型进一步设置为：两个所述圆形鱼排远离矩形鱼排一侧安装的链锚均为三个且呈扇形排布，所述矩形鱼排的四角均安装有一个链锚，所述矩形鱼排远离圆形鱼排的另外两侧均对称安装有三个链锚。

7、采用上述技术方案，通过多个不同方向链锚对海底进行抓地，从而能使鱼排网箱抵抗不同方向吹来的风浪。

8、本实用新型进一步设置为：所述矩形鱼排顶部的两侧均固定连接有加固索。

9、采用上述技术方案，对矩形鱼排的顶部进行加固，提高矩形鱼排的整体稳定性。

10、本实用新型进一步设置为：所述矩形鱼排和圆形鱼排的底部均固定连接有漂浮垫。

11、采用上述技术方案，增加鱼排网箱的漂浮能力，提高在风浪下的稳定性。

12、本实用新型进一步设置为：所述矩形鱼排顶部的两侧均安装有同电机配合使用的风力发电机。

13、采用上述技术方案，可以通过风力发电机利用风力进行发电，从而减少鱼排网箱的供电需求，便于在远洋中使用。

14、本实用新型进一步设置为：所述矩形鱼排的顶部和圆形鱼排的顶部均开设有防滑纹。

15、采用上述技术方案，提高摩擦力，便于人员行走在上面进行观察鱼群。

16、综上所述，本实用新型具有以下有益效果：

17、1、通过将矩形鱼排和圆形鱼排连接成为一个整体，并利用矩形鱼排和圆形鱼排之间不同方向的链锚进行抓地，对矩形鱼排和圆形鱼排之间进行加固，从而提高矩形鱼排和圆形鱼排之间整体的稳定性，有效避免风浪较大时，矩形鱼排和圆形鱼排产生晃动和位置偏移，同时也便于对鱼排网箱整体进行打理；

18、2、通过电机带动收卷杆将拉绳收卷到表面，使兜网的中心在拉绳的拉动下缓缓向上升起，将兜网内部的鱼类浮出水面后进行打捞，从而不仅打捞鱼类十分方便，同时也便于养殖过程中对鱼类状况进行观察，提高实用性。

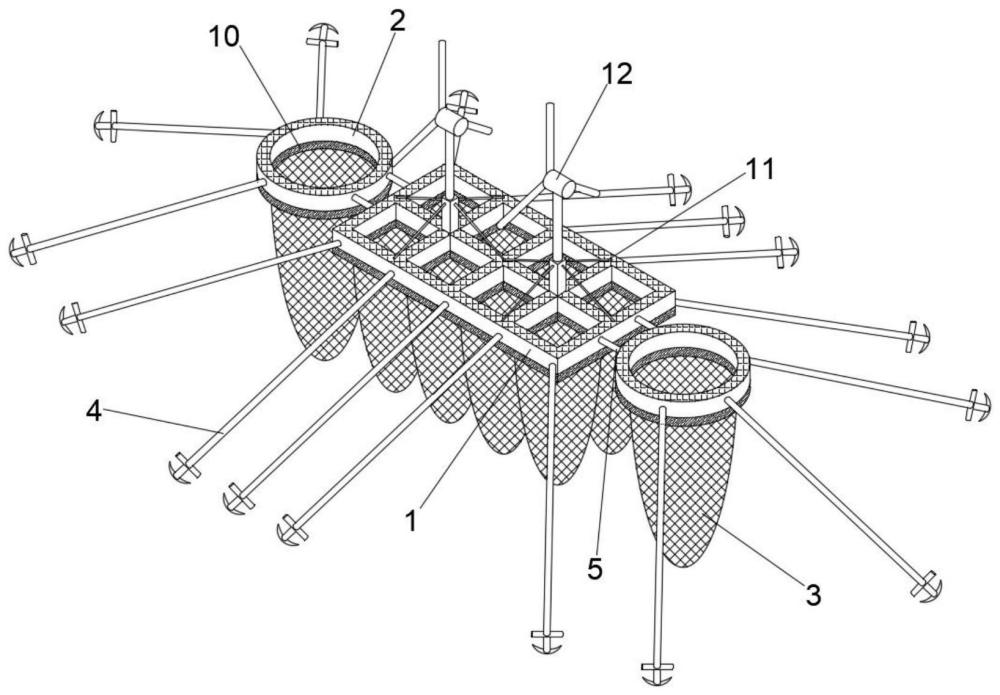

1.一种改进型抗风浪鱼排网箱，包括矩形鱼排(1)，其特征在于：所述矩形鱼排(1)由两个正方形鱼排组成，所述正方形鱼排组成的内部均开设有四个养殖池，所述矩形鱼排(1)的两侧均设置有圆形鱼排(2)，所述矩形鱼排(1)和圆形鱼排(2)的底部均固定连接有兜网(3)，两个所述圆形鱼排(2)靠近矩形鱼排(1)的一侧均对称安装有两个同矩形鱼排(1)固定连接的索链(5)，所述矩形鱼排(1)和圆形鱼排(2)的表面均固定连接有链锚(4)。

2.根据权利要求1所述的一种改进型抗风浪鱼排网箱，其特征在于：所述兜网(3)顶部的表面贯穿固定连接有同矩形鱼排(1)和圆形鱼排(2)栓接的螺栓(9)，所述矩形鱼排(1)和圆形鱼排(2)的内部均固定安装有电机(6)，所述电机(6)的输出端固定连接有收卷杆(7)，所述收卷杆(7)的表面固定绕接有同兜网(3)底部固定连接的拉绳(8)。

3.根据权利要求1所述的一种改进型抗风浪鱼排网箱，其特征在于：两个所述圆形鱼排(2)远离矩形鱼排(1)一侧安装的链锚(4)均为三个且呈扇形排布，所述矩形鱼排(1)的四角均安装有一个链锚(4)，所述矩形鱼排(1)远离圆形鱼排(2)的另外两侧均对称安装有三个链锚(4)。

4.根据权利要求1所述的一种改进型抗风浪鱼排网箱，其特征在于：所述矩形鱼排(1)顶部的两侧均固定连接有加固索(11)。

5.根据权利要求1所述的一种改进型抗风浪鱼排网箱，其特征在于：所述矩形鱼排(1)和圆形鱼排(2)的底部均固定连接有漂浮垫(10)。

6.根据权利要求2所述的一种改进型抗风浪鱼排网箱，其特征在于：所述矩形鱼排(1)顶部的两侧均安装有同电机(6)配合使用的风力发电机(12)。

7.根据权利要求1所述的一种改进型抗风浪鱼排网箱，其特征在于：所述矩形鱼排(1)的顶部和圆形鱼排(2)的顶部均开设有防滑纹。
